1. Automates Saia PCD2.M4x60

2 Modèles :

  • PCD2.M4160 : processeur PCD2 avec TCP/IP Ethernet, mémoire 512 ko, 64 E/S
  • PCD2.M4560 : processeur PCD2 avec TCP/IP Ethernet, mémoire 2 Mo, 1023 E/S



Caractéristiques du système

  • Jusqu‘à 14 interfaces de communication
  • 4 emplacements pour modules PCD2 E/S dans l‘appareil de base
  • Jusqu‘à 64 entrées/sorties dans l‘appareil de base, possibilité d‘extension locale jusqu‘à 1023 E/S : Serveur d‘automatisation embarqué
  • Grande mémoire embarquée pour programmes (2 Mo) et données (128 Mo)
  • Mémoire extensible jusqu‘à 4 Go par carte Flash SD
  • Sans pile grâce à la technologie FRAM – protège les médias PCD (R, F, DB/Txt) des pertes, même hors tension

2. Automates Saia PCD2.M5x40

1 Modèle :

  • PCD2.M5540 : Automate programmable, RAM de 1024 Ko, interface Ethernet

Caractéristiques

  • Jusqu’à 15 interfaces de communication (RS-232, RS-485, etc.)
  • 8 emplacements d’E/S extensibles par supports de modules jusqu’à 64 emplacements (1023 E/S locales)
  • E/S déportées supplémentaires avec RIO PCD3.T66x (Ethernet)
  • 1 Mo de mémoire programme
  • Serveur d’automatisation embarqué
  • Mémoire extensible jusqu’à 4 Go grâce aux modules mémoire Flash
  • 6 entrées interrupt /à comptage rapide sur l’UC
  • Compatible avec tous les supports de modules PCD3

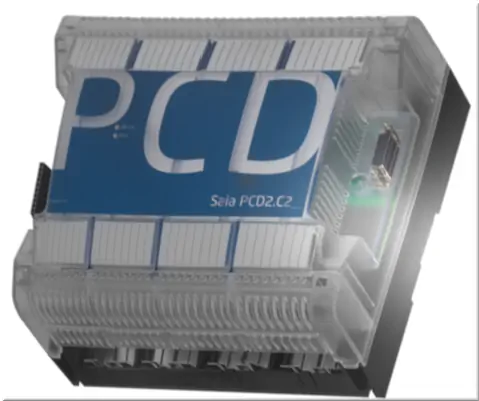

3. Boîtiers d’extension Saia PCD2.Cxxxx

2 Modèles :

  • PCD2.C1000 : Support de module d’extension avec 4 emplacements d’E/S
  • PCD2.C2000 : Support de module d’extension avec 8 emplacements d’E/S



Caractéristiques du système

  • Jusqu’à 1023 entrées/sorties
  • Nombreuses variantes de modules
  • Montage simple et rapide
  • Combinable avec les boîtiers d’extension Saia PCD3.Cxxx
  • Branchements pour alimentation sur chaque support de module
  • Raccordement vertical ou horizontal

4. Modules d’E/S embrochables Saia PCD2

Les fonctions des Saia PCD2 peuvent être étendues à l’envie à l’aide de divers modules d’E/S embrochables, afin de s’adapter à tous les besoins.

Caractéristiques

  • Nombreuses variantes disponibles
  • Emplacement directement sur les Saia PCD2.M4x60, PCD2.M5540, PCD1.M2xxx ou sur le support de module. Intégration complète dans le boîtier Saia PCD2
  • Dimensions compactes
  • Jusqu’à 16 entrées/sorties par module
  • Modules avec retard d’entrée de 0,2 ms

Signification des codes

  • PCD2.Axxx Modules de sorties digitales
  • PCD2.Bxxx Modules d’E/S digitales combinées
  • PCD2.Exxx Modules d’entrées digitales
  • PCD2.Fxxx Modules de communication
  • PCD2.Hxxx Modules de comptage rapide
  • PCD2.Rxxx Modules mémoire
  • PCD2.Wxxx Modules d’entrées/sorties analogiques
